超小模塊_PPECM-86ACE4
| PPECM-86ACE4 控制器 | 產品特點 |
 |
|
| PPEC系列控制器命名規則 | PPECM-86ACE4 硬件資源 |
|
|
|
| 適用拓撲：移相全橋（PSFB）、雙向有源全橋（DAB）、LLC諧振變換器、Buck-Boost半橋變換器、LC 串聯諧振變換器、多相交錯Buck/Boost變換器、單相逆變（整流）器、三相逆變（整流）器、維也納整流器。 | |
| 應用范圍：本控制器可應用于直流電源、逆變器、充電機、交流伺服系統、UPS、變頻器常規或非常規數字電源。 | |
一、控制器接口表
1.1 引腳分配
1.2 引腳說明
|
序號 |
名稱 |
類型 |
描述 |
|
1-2 |
AGND |
AG |
模擬地，內部通過0R電阻連接到數字地 |
|
3 |
ADC1 |
AI |
模擬量轉換通道1輸入 |
|
4 |
ADC2 |
AI |
模擬量轉換通道2輸入 |
|
5 |
ADC3 |
AI |
模擬量轉換通道3輸入，帶有閾值可編程的硬件保護功能 |
|
6 |
ADC4 |
AI |
模擬量轉換通道4輸入，帶有閾值可編程的硬件保護功能 |
|
7 |
ADC5 |
AI |
模擬量轉換通道5輸入，帶有閾值可編程的硬件保護功能 |
|
8 |
ADC6 |
AI |
模擬量轉換通道6輸入 |
|
9 |
ADC7 |
AI |
模擬量轉換通道7輸入 |
|
10 |
ADC8 |
AI |
模擬量轉換通道8輸入 |
|
11 |
ADC9 |
AI |
模擬量轉換通道9輸入 |
|
12 |
ADC10 |
AI |
模擬量轉換通道10輸入 |
|
13-14 |
VCC |
PWR |
3.3V輸入 |
|
15-16 49-50 63-64 |
GND |
DG |
數字地，內部通過0R電阻連接到模擬地 |
|
17 |
PWM_6B |
DO |
PWM通道6B輸出 |
|
18 |
PWM_6A |
DO |
PWM通道6A輸出 |
|
19 |
PWM_5B |
DO |
PWM通道5B輸出 |
|
20 |
PWM_5A |
DO |
PWM通道5A輸出 |
|
21 |
PWM_4B |
DO |
PWM通道4B輸出 |
|
22 |
PWM_4A |
DO |
PWM通道4A輸出 |
|
23 |
PWM_3B |
DO |
PWM通道3B輸出 |
|
24 |
PWM_3A |
DO |
PWM通道3A輸出 |
|
25 |
PWM_2B |
DO |
PWM通道2B輸出 |
|
26 |
PWM_2A |
DO |
PWM通道2A輸出 |
|
27 |
PWM_1B |
DO |
PWM通道1B輸出 |
|
28 |
PWM_1A |
DO |
PWM通道1A輸出 |
|
29 |
PROTECT |
DO |
保護輸出，高電平為正常，低電平為故障 |
|
30-34 51-54 |
Reserv |
/ |
預留引腳，務必懸空 |
|
35 |
DO1 |
DO |
運行指示輸出，可通過參數配置運行時輸出高電平或低電平 |
|
36 |
DO2 |
DO |
故障指示輸出，可通過參數配置故障時輸出高電平或低電平 |
|
37 |
DO3 |
DO |
主繼電器控制輸出，可通過參數配置高電平或低電平閉合主繼電器 |
|
38 |
DO4 |
DO |
緩上電繼電器控制輸出，可通過參數配置高電平或低電平閉合緩上電繼電器 |
|
39 |
DO5 |
DO |
泄能繼電器控制輸出，可通過參數配置高電平或低電平閉合泄能繼電器 |
|
40 |
DO6 |
DO |
風扇控制輸出，可通過參數配置高電平或低電平啟動風扇 |
|
41 |
DIN1 |
DI |
數字輸入通道1，可通過參數配置為作為啟動輸出信號輸入或啟動-停止信號輸入 |
|
42 |
DIN2 |
DI |
數字輸入通道2，可通過參數配置為作為停止輸出信號輸入或故障1信號輸入 |
|
43 |
DIN3 |
DI |
數字輸入通道3，可通過參數配置為作為閉合主繼電器信號輸入或閉合-斷開主繼電器信號輸入 |
|
44 |
DIN4 |
DI |
數字輸入通道4，可通過參數配置為作為斷開主繼電器信號輸入或故障2信號輸入 |
|
45 |
DIN5 |
DI |
數字輸入通道5，可通過參數配置為作為啟動泄能信號輸入或啟動-停止泄能信號輸入 |
|
46 |
DIN6 |
DI |
數字輸入通道6，可通過參數配置為作為停止泄能信號輸入或故障3信號輸入 |
|
47 |
DIN7 |
DI |
數字輸入通道7，可通過參數配置為作為過熱保護檢測信號輸入或故障4信號輸入 |
|
48 |
DIN8 |
DI |
數字輸入通道8，可通過參數配置為作為急停檢測信號輸入或故障5信號輸入 |
|
55 |
SCI1_RW |
DO |
SCI1讀寫控制，485通信方式時使用 |
|
56 |
SCI1_TX |
DO |
SCI1 TX端，需外接串口芯片 |
|
57 |
SCI1_RX |
DI |
SCI1 RX端，需外接串口芯片 |
|
58 |
SCI2_RW |
DO |
SCI2 讀寫控制，485通信方式時使用 |
|
59 |
SCI2_TX |
DO |
SCI2 TX端，需外接串口芯片 |
|
60 |
SCI2_RX |
DI |
SCI2 RX端，需外接串口芯片 |
|
61 |
CAN_RX |
DI |
CAN RX端，需外接CAN收發芯片 |
|
62 |
CAN_TX |
DO |
CAN TX端，需外接CAN收發芯片 |
說明： PWR為電源輸入，DO為數字量輸出，DI為數字量輸入，AI為模擬輸入，AG為模擬地，DG為數字地。
ADC5-7通道帶有閾值可編程的硬件保護功能，輸入超過編程設定的閾值后，29號腳(PROTECT)輸出低電平，可通過此信號同PWM進行與操作，實現故障硬件封鎖目的。
二、控制器特性表
2.1 電源及溫度特性
|
項目 |
符號 |
允許值 |
額定工作參數 |
單位 |
|||
|
最小值 |
最大值 |
最小值 |
典型值 |
最大值 |
|||
|
供電電壓 |
|
0.3 |
4.3 |
3.25 |
3.3 |
3.6 |
V |
|
供電電流 |
|
/ |
/ |
500 |
/ |
/ |
mA |
|
工作溫度* |
|
-40 |
85 |
-40 |
/ |
85 |
℃ |
|
保存溫度 |
|
-40 |
125 |
|
/ |
125 |
℃ |
2.2 模擬輸入（AI）電氣特性
|
項目 |
符號 |
允許值 |
額定工作參數 |
單位 |
|||
|
最小值 |
最大值 |
最小值 |
典型值 |
最大值 |
|||
|
ADC1-3,6-8 |
|
11 |
|
-10 |
/ |
|
V |
|
ADC4-5,9-10 |
|
0.3 |
|
0 |
/ |
10 |
V |
2.3 數字輸入（DI）電氣特性
|
項目 |
符號 |
允許值 |
額定工作參數 |
單位 |
|||
|
最小值 |
最大值 |
最小值 |
典型值 |
最大值 |
|||
|
輸入高電平 |
|
0.3 |
|
2 |
3.3 |
|
V |
|
輸入低電平 |
|
0.3 |
|
0.3 |
0 |
0.8 |
V |
2.4 數字輸出（DO）電氣特性
|
項目 |
符號 |
額定工作參數 |
單位 |
||
|
最小值 |
典型值 |
最大值 |
|||
|
輸出電流 |
|
/ |
/ |
±4 |
mA |
|
輸出低電平 |
|
|
0 |
0.4 |
V |
|
輸出高電平 |
|
() |
|
|
|
|
() |
V |
||||
2.5 SCI通訊特性
|
項目 |
符號 |
額定工作參數 |
單位 |
||
|
最小值 |
典型值 |
最大值 |
|||
|
通訊速率 |
BAUD |
4800 |
38400 |
115200 |
bps |
2.6 CAN通訊特性
|
項目 |
符號 |
額定工作參數 |
單位 |
||
|
最小值 |
典型值 |
最大值 |
|||
|
通訊速率 |
BAUD |
125 |
250 |
1000 |
kbps |
三、控制器外形尺寸及封裝

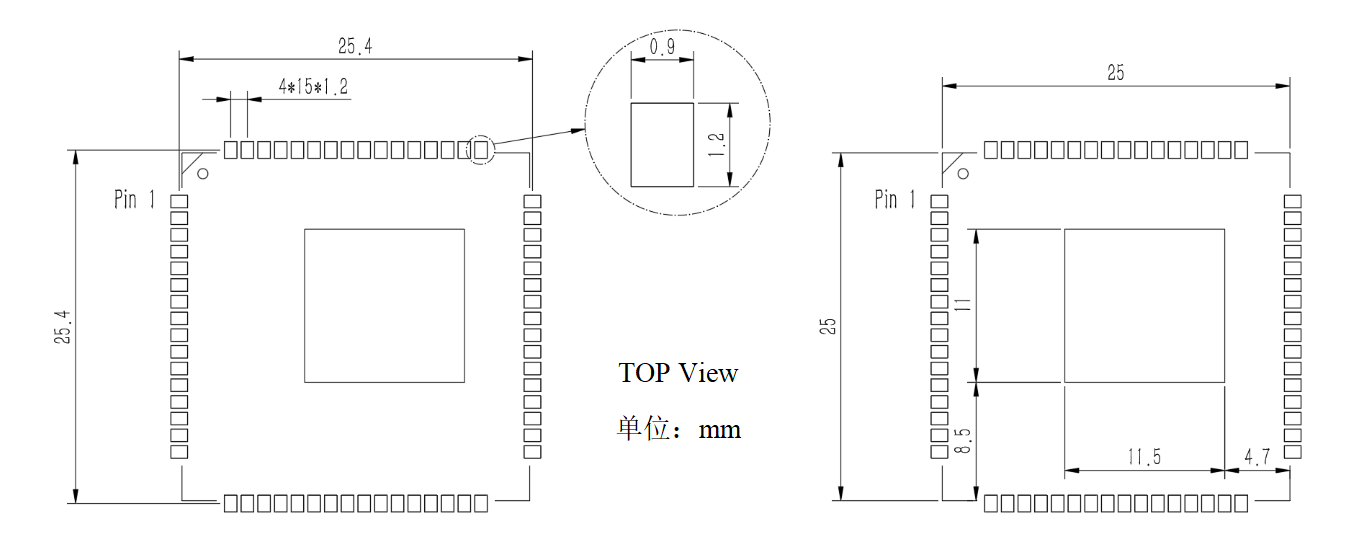

3.1 控制器外形尺寸
3.2 控制器封裝
推薦PCB封裝如下：（PCB板需要開槽，開槽見右側示意）
控制器集成庫封裝，請關注森木磊石公眾號，發送“封裝”索取。
